Paneles respaldados por acreditaciones oficiales

A la gama de panel de PAP se le han otorgado las certificaciones más exigentes del mercado:

FRIGOPAP+ WALLPAP+ COVERPAP+
Reacción al fuego
B-s1, d0
B-s1, d0
B-s1, d0
FM
FM 4880, FM 4881, FM 4882
FM 4880, FM 4881, FM 4882
FM 4880, FM 4882, FM 4471
Resistencia al fuego EI
EI 60 (200mm)
-
-
CSTB (Avis Technique)
-
-
Marcado CE
Otros
-
-
B Roof T1

Las certificaciones nos ayudan a entender la calidad del producto

1. CERTIFICACIONES DE PROTECCIÓN AL FUEGO EUROPEAS

Dentro de las certificaciones de protección al fuego en Europa diferenciamos en primer lugar entre la reacción y la resistencia al fuego:

La Reacción al Fuego (Euroclases) describe la facultad del material o pieza de construcción para contribuir en condiciones específicas a la propagación del fuego: reacción al fuego o propagación de la llama.

La Reacción al fuego se determina mediante pruebas que consisten en someter paneles a estrés térmico, representando las diversas fases de un incendio y permite evaluar el comportamiento en el fuego utilizando métodos de criterios de rendimiento relacionados con:

  • Inflamabilidad
  • Contribución energética
  • Cantidad y opacidad del humo,
  • Producción de gotitas en llamas o «escombros».
  • Los resultados se expresan en forma de clasificaciones de reacción al fuego.



La Resistencia al Fuego describe la capacidad del material para mantener sus funciones en caso de incendio.
La resistencia al fuego puede definirse como el tiempo durante el cual los elementos de construcción pueden desempeñar el papel que se les atribuye a pesar de la acción del fuego.

2. FM APPROVALS

FM Global, igual que la Federación Francesa de Sociedades de Seguros (APSAD), es una compañía de seguros de propiedad industrial cuyo modelo de negocio se basa en la protección de la propiedad mediante el análisis y la reducción de riesgos. que ha hecho recomendaciones específicas y ha emitido aprobaciones especiales.

FM Approved

La empresa FM Global tiene sus propios criterios de evaluación. Emite aprobaciones o clasificaciones sobre la base de ensayos específicos. La aprobación de FM también se basa en una auditoría regular del sistema de calidad del proveedor.

PAP ofrece 4 certificaciones de FM:

FM 4880 – Clasificación de resistencia al fuego de paneles aislantes.

FM 4881– Clasificación para paneles exteriores que están sujetos a peligros y condiciones climáticas.

FM 4882 – Mínima generación de humos en industria agroalimentaria y farmacéutica. PAP es el único fabricante ibérico que ofrece esta certificación.

FM 4471 – Certifica paneles de techo que se han evaluado y testado ante incendios, viento y fenómenos atmosféricos.

3. CSBT - ENSAYOS PARA LA CONSTRUCCIÓN

Los libros CSTB constituyen una base para el dimensionamiento de edificios, detallando en el “Avis Techniquepor ejemplo ensayos sobre las cargas mecánicas admisibles de un material constructivo.

Disponemos para el panel Frigopap de la documentación de “Avis Technique” de CSTB.

Disponemos además de un certificado DTA (2.3/16-1746_V1) y de un certificado de constancia de prestaciones (nivel 1 marcado CE): 0679-CPR-0803 (EN 14509).

4. DECLARACIÓN DEL FABRICANTE SEGÚN NORMATIVA CE

Es un documento escrito mediante el cual el fabricante o su representante establecido en la Unión Europea declara que el producto comercializado satisface todos los requisitos esenciales de las distintas Directivas de aplicación. La firma de este documento autoriza la colocación del marcado «CE» cuando así lo señale la Directiva.

Información detallada

Desde hace 10 años la única clasificación de reacción al fuego de los materiales de construcción válida, salvo la mencionada excepción de los elementos textiles, son las Euroclases.

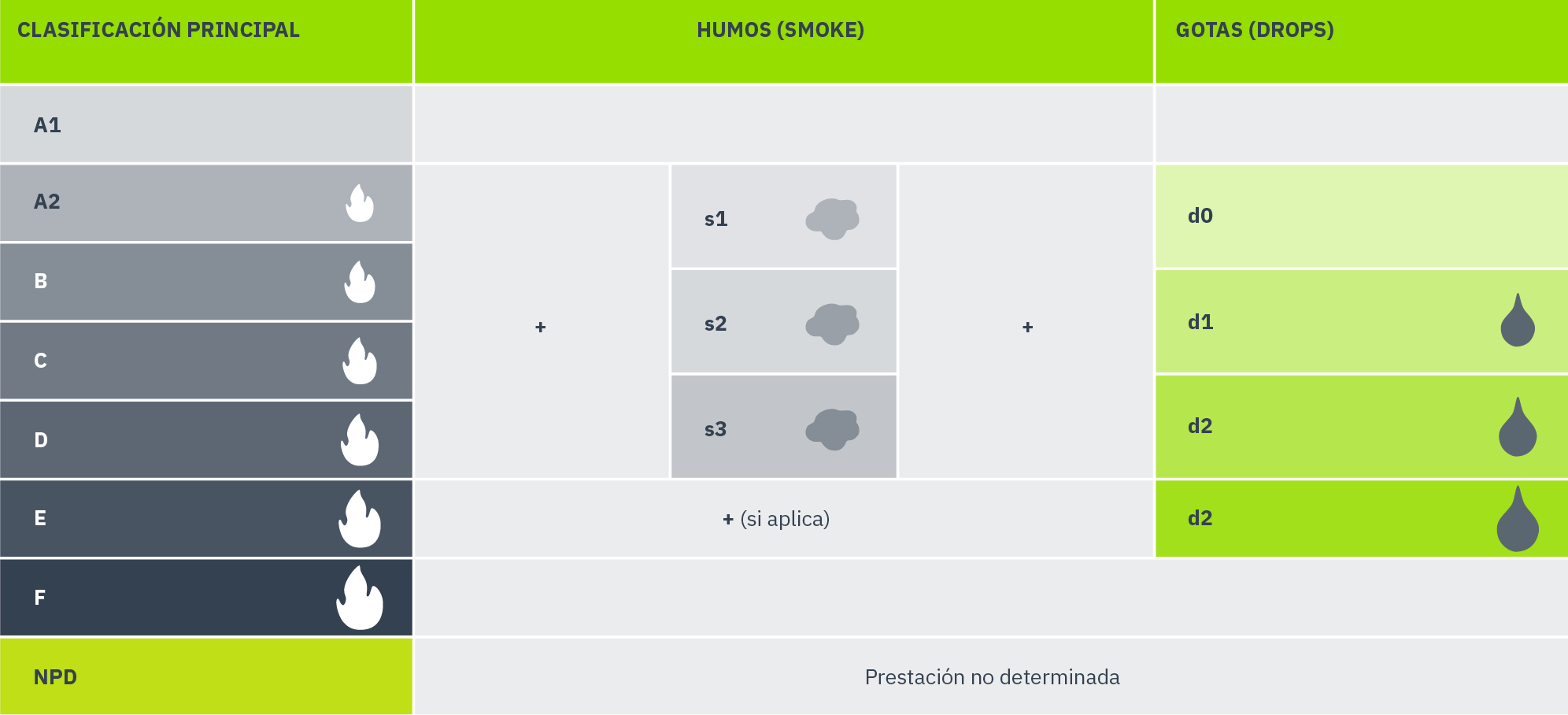

Las Euroclases están definidas en la Norma Europea de clasificación UNE-EN 13501-1 y se expresan mediante un código que contiene una clasificación principal, comprendida entre “A” y “F”, un subíndice de humos, comprendido entre “s1” y “s3”, y un subíndice de gotas, de “d0” a “d2”.

Clasificación para paredes y techos. Norma UNE-EN 13501-1
CLASE INTERPRETACIÓN
A1
No Combustible. Sin contribución al fuego.
A2
No Combustible. Sin contribución al fuego.
B
Combustible. Contribución muy limitada al fuego.
C
Combustible. Contribución limitada al fuego.
D
Combustible. Contribución media al fuego.
E
Combustible. Contribución alta al fuego.
F
Sin clasificar. Sin comportamiento determinado.
Indicadores adicionales de opacidad de humo
CLASE INTERPRETACIÓN
S1
Producción baja de humos.
S2
Producción media de humos.
S3
Producción alta de humos.
Indicadores adicionales de caída de gotas/partículas
CLASE INTERPRETACIÓN
d0
No se producen gotas / partículas.
d1
Caída de gotas / partículas no inflamadas.
d2
Caída de gotas / partículas inflamadas.
Clasificación de cubiertas según UNE-EN 13501-5
CLASE INTERPRETACIÓN
B ROOF (t1)
Combustible. Contribución muy limitada al fuego.
F ROOF (t1)
Sin clasificar. Sin comportamiento determinado.

Para determinar la Euroclase se realizan dos ensayos en laboratorio que determinan el comportamiento del panel ante el fuego:

  • El ensayo del pequeño quemador
    Esta prueba también llamada “test de inflamabilidad” sigue la norma ISO 11925-2 y consiste en aplicar una llama sobre el núcleo aislante del panel. La altura de la llama que se produce al inflamar la espuma aislante no debe ser superior a 15 cm. En este ensayo se determina el comportamiento de la espuma del panel.
  • Ensayo “SBI”
    Este test sigue la norma EN 13823 y simula el comportamiento del panel en la fase inicial de un incendio. Consiste en la aplicación de un foco de incendio de 30 kW en el encuentro en esquina de dos paneles aislantes. Este ensayo tiene una duración de 20 minutos y determina la reacción al fuego del panel en su conjunto.

De la reacción al fuego hay diferenciar el concepto de resistencia al fuego.

La resistencia mide el tiempo que puede permanecer estable un material en situación de incendio. A más resistencia, más tiempo quedará para las labores de salvamiento.

El ensayo de los paneles sándwich de la resistencia al fuego se efectúa aumentando la temperatura en el interior del establecimiento. Los resultados se miden en minutos y se expresan mediante tres símbolos.

  R – Para la capacidad de resistencia de cubiertas (Roof)

  E – Para la integridad estructural del panel

  I – Capacidad de aislamiento térmico

Los símbolos se utilizan de la siguiente forma:

Elementos portantes (cubiertas y suelos)

  • REI (tiempo): tiempo mínimo durante el cual se cumple con todos los criterios
  • RE (tiempo): Tiempo mínimo durante el cual se cumplen los criterios de capacidad portante e integridad estructural
  • R (tiempo): Tiempo mínimo durante el cual se cumple el criterio de capacidad portante

Elementos no portantes (paredes y techos)

  • EI (tiempo): Tiempo mínimo durante el cual se cumplen los criterios de integridad y aislamiento
  • E (tiempo): Tiempo mínimo durante el cual se cumple el criterio de integridad
Clasificación para paredes y techos. Norma UNE-EN 13501-1

FM Global, es un sello americano, que ofrece servicios de pruebas y certificaciones de productos comerciales e industriales en todo el mundo mediante FM Approvals. La certificación FM Approvals®, reconocida y respetada en todo el mundo, asegura que los clientes reciban un producto o servicio que se ha sometido a pruebas objetivas y cumple las normas nacionales e internacionales más estrictas.

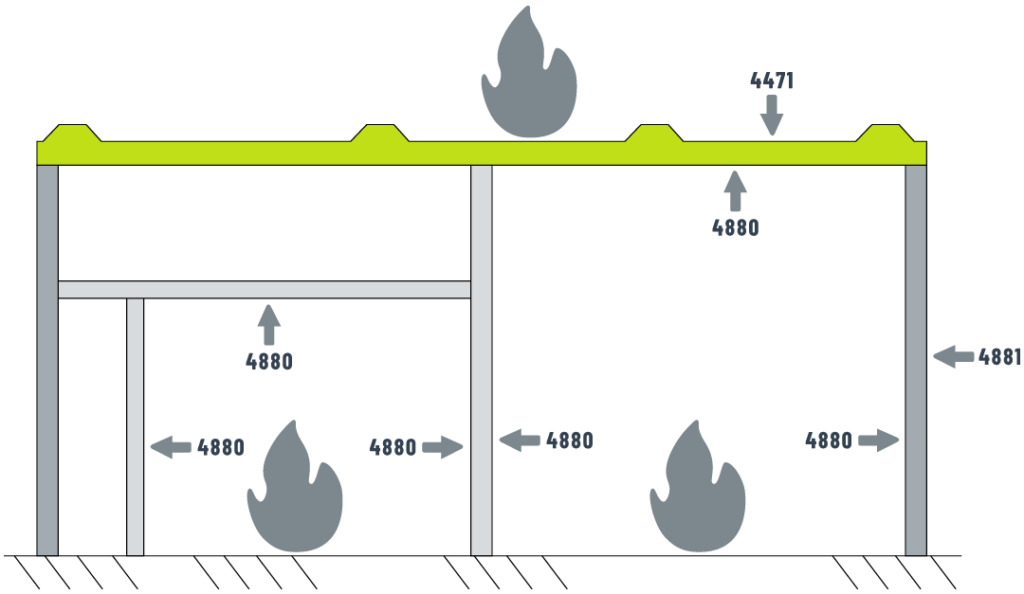

FM Standards – Sandwich Panels
CLASE INTERPRETACIÓN
4471
Class 1 Panel Roofs
4880
Class 1 Insulated Wall and Ceiling Panels – Fire
4881
Class 1 Exterior Wall Systems
4882
Class 1 Interior Wall and Ceiling Systems – Smoke Sensitive Occupancies
FM Standards – Roofs and Walls
FM 4880 – Sin limite de altura. Sin Sprinklers

FM 4880 es una norma de aprobación para «Clase 1 de clasificación de resistencia al fuego de paredes o paredes aisladas y paneles de techo / techo, materiales de acabado interior o sistemas de revestimiento y de paredes exteriores» que evalúa el comportamiento frente al fuego de paneles de construcción o materiales de acabado interior en términos de combustibilidad y auto propagación.

FM 4881 – Uso Exterior. Zona de riesgo de huracanes. Zona H

Esta norma establece los requisitos de aprobación para los sistemas de paredes exteriores que están sujetos a peligros y condiciones climáticas (por ejemplo, viento, granizo y escombros arrastrados por el viento).
Todos los sistemas de paredes exteriores deben estar aprobados por FM con una clasificación de incendio de Clase 1. Por lo tanto, la aprobación FM de
Clase 4880 es un requisito previo para todos los sistemas de paredes exteriores.

FM 4882 – Mínima generación de humos en industria agroalimentaria y farmacéutica
FM 4882 es una norma de aprobación para materiales de paredes interiores para salas limpias. Se aplica en paredes interiores para salas blancas en las plantas farmacéuticas y de procesamiento de alimentos, y tiene como intención minimizar los posibles peligros y riesgos de seguridad en caso de un incendio inesperado (evitar la propagación del fuego y minimizar los posibles daños por generación de humo).
FM 4471 – Comportamiento de cubierta ante huracanes
Los techos son la primera línea de defensa de los edificios contra el viento y pueden construirse en diferentes opciones. Una de la más utilizadas es la construcción de cubiertas con paneles aislantes. La norma FM 4771 certifica que los elementos se han evaluado y testado de manera sólida ante incendios, viento y fenómenos atmosféricos como el granizo.

El documento “Avis Techniquees emitido por el CSTB (Centre Scientifique et Technique du Bâtiment), un centro científico y técnico dedicado a la calidad en la construcción y a las actividades de seguridad que tiene como especialidad la evaluación de tecnologías innovadoras de elementos para la construcción.

El Avis Technique constituye un documento oficial de la aptitud de un producto o procedimiento que ofrece una confianza en sus prestaciones. En el se certifican todas las propiedades mecánicas y de aislamiento del producto: transmitancia térmica, autoportabilidad, propiedades de los acabados… junto a las instrucciones de montaje y todos los elementos que se deben utilizar.

Marcado CE y Declaración de Prestaciones, acorde a norma UNE-EN 14509
Paneles sándwich aislantes autoportantes de doble cara metálica. Productos hechos en fábrica.

Los paneles aislantes PAP cumplen con el marcado CE, lo que certifica el cumplimiento de las siguientes tareas:
1. Control de Producción en Fábrica (CPF)
El CPF implica el control del proceso de producción, controlando las materias primas, el producto en curso y el producto acabado, mediante la realización de los ensayos que marca la Norma.
2. Ensayos Iniciales de Tipo (EIT)

Los ensayos iniciales de tipo son ensayos que realizan laboratorios acreditados sobre diferentes parámetros, que marca la norma, a una probeta de un panel sándwich o un panel completo. Esto quiere decir que los paneles se fabricarán con las mismas características que las muestras que ya han sido ensayadas por el laboratorio.

Se deberán ensayar las características obligatorias, MULTIPANEL tiene realizados los siguientes Ensayos Iniciales de Tipo:

  • Densidad del núcleo
  • Transmisión térmica
  • Resistencia a la tracción
  • Resistencia al esfuerzo cortante
  • Resistencia reducida del esfuerzo cortante a largo plazo
  • Módulo de esfuerzo cortante
  • Coeficiente de fluencia
  • Resistencia a la compresión (núcleo)
  • Resistencia a la Flexión en un vano (presión) – Resistencia a la Flexión en un vano (succión)
  • Resistencia a la Flexión en un apoyo intermedio (presión) – Resistencia a la Flexión en un apoyo intermedio (succión)
  • Tensión de arrugamiento (cara exterior) / En vano – Tensión de arrugamiento (cara exterior) / En apoyo central
  • Tensión de arrugamiento (cara interior) / En vano – Tensión de arrugamiento (cara interior) / En apoyo central
  • Reacción al fuego
  • Reacción al fuego exterior
  • Resistencia al fuego
  • Permeabilidad al agua
  • Permeabilidad al aire
  • Permeabilidad al vapor de agua
  • Durabilidad
  • Absorción acústica
  • Aislamiento al ruido aéreo
3. Declaración de Prestaciones

PAP emite una declaración de prestaciones Se trata de una Declaración donde aparece una relación de los productos con identificación, su uso previsto, sistema de evaluación, norma armonizada, organismos notificados (laboratorios) y prestaciones declaradas de los productos, conforme a los resultados de los ensayos en laboratorio externo.

Esta declaración faculta a PAP a colocar las etiquetas de Marcado CE sobre los productos.

4. Marcado y etiquetado

Todos los paneles fabricados en PAP se etiquetan con el Marcado CE que implica el cumplimiento de cada panel con las características de los ensayos realizados.

El Marcado CE consiste en una etiqueta que incluye el símbolo de marcado CE. Esta etiqueta se coloca sobre el producto de forma visible, legible e indeleble, mediante una etiqueta adherida, fijada al embalaje.

El marcado indica que el producto cumple con las directivas de aplicación y debe colocarse al final de la fase de control de producción.
