FRIGOPAP

Con tecnología Quantec

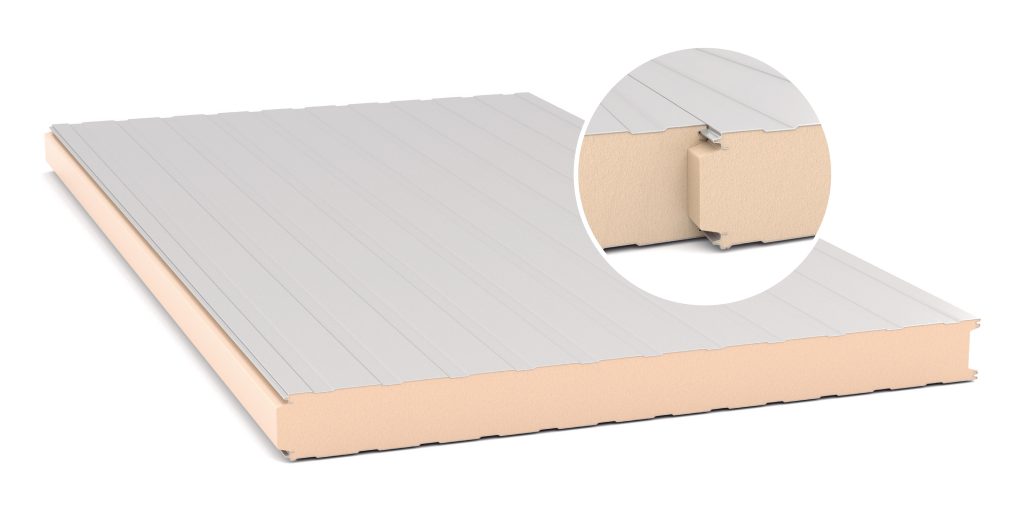

Un panel creado para la industria frigorífica

Nueva Formula PIR Ultraeficiente

Un panel creado para la industria frigorífica

La mayor eficiencia térmica del mercado

Máxima protección al fuego

Conciencia ecológica y construcción verde

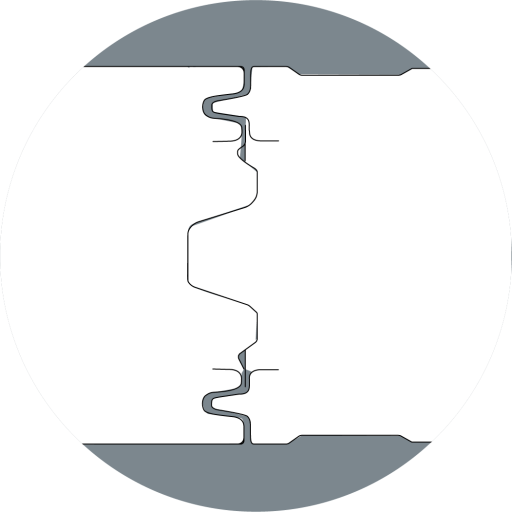

frigopap-junta

TRIPLE JUNTA ÚNICA
EN EL MERCADO
CON ACABADO FRESADO

Aplicaciones

Instalaciones industriales, industria agroalimentaria, centros logísticos, almacenes frigoríficos, supermercados y todo tipo de aislamiento para sistemas constructivos de naves industriales.

Eficiencia térmica

Coeficiente de conductividad térmica λ para Frigopap+ = 0,0205 W/mK
Valor inicial de λ = 0,019 W/mK (Applus). Transmitancia térmica determinada acorde a norma UNE-EN 14509, considerando el efecto del envejecimiento del núcleo aislante.

Nueva fórmula PIR “QUANTEC” disponible con eficiencia térmica de 0,0169 W/mK, la mejor lambda en el mercado.

Certificaciones

*Panel con 200 mm de espesor

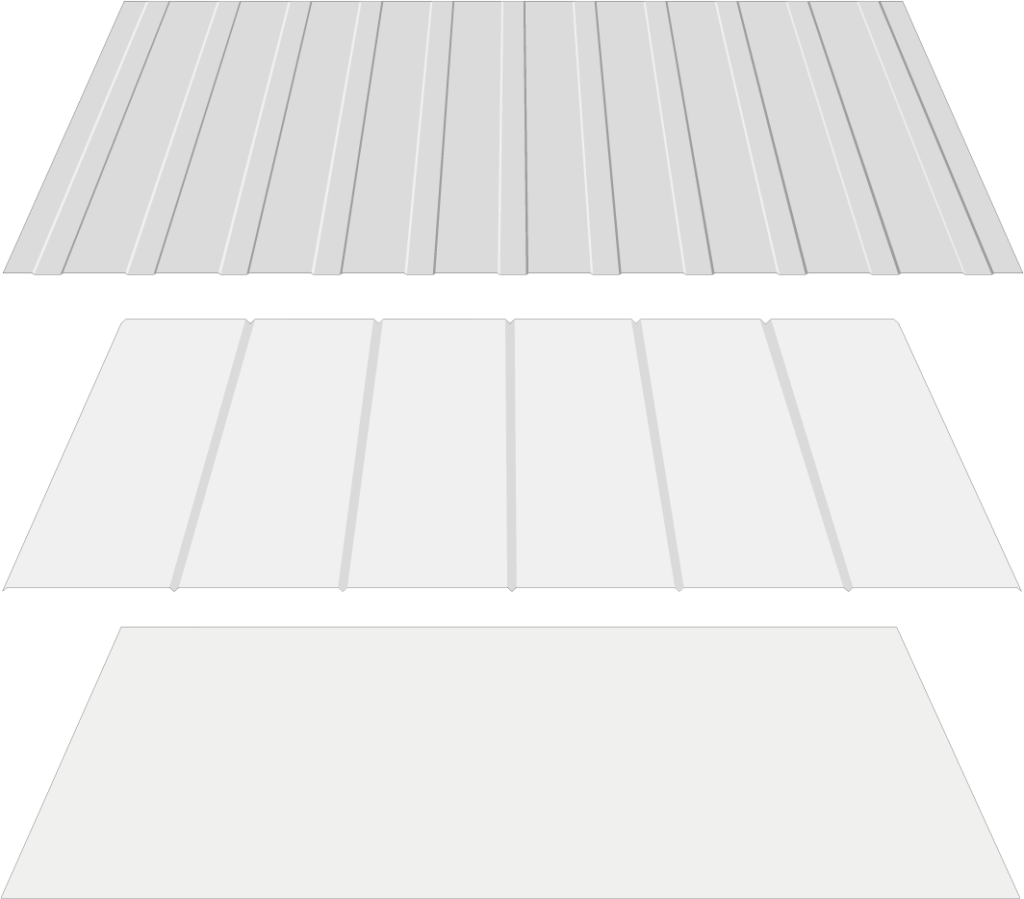

Acabados de perfil de chapa disponibles

Grecado
Acanalado
Liso
Visualización simbólica que no demuestra el ancho constructivo en su totalidad.
  • Materiales
  • Espesores y Longitudes Producibles
  • Transmisión Térmica
  • Tabla de Cargas
Material Base

CHAPA PRELACADA DE ACERO GALVANIZADO

  • Acero S220/S250 desde Z140 hasta Z275 de espesor 0,4 – 0,7 mm
  • UNE-EN 10346 para recubrimiento galvanizado y norma UNE-EN 10169 para recubrimientos orgánicos
Revestimientos

ESTÁNDAR

  • Lacado poliéster blanco, 25 µm

OPCIONES DE ACABADO

  • Granite HDX Z275, 55 µm
  • HPS 200 µm
  • PVDF 33 y 55 µm
  • PVC 100 y 200 µm
  • PET 55 µm

COLORES

  • Color estándar: Blanco Pirineo 1006
  • Otros colores RAL bajo consulta
Núcleo Aislante

PIR (POLIISOCIANURATO)

  • Densidad: 40 Kg/m³ ± 2
ESPESOR (mm)
Peso por m2 de panel con chapa 0,5/0,5 mm (kg/m2)

Dos anchos útiles disponibles (mm)

LONGITUD (mm)
ESPESOR (mm)
TEMPERATURA ΔT ºC
Espesor panel (mm)
Espesor panel (mm)

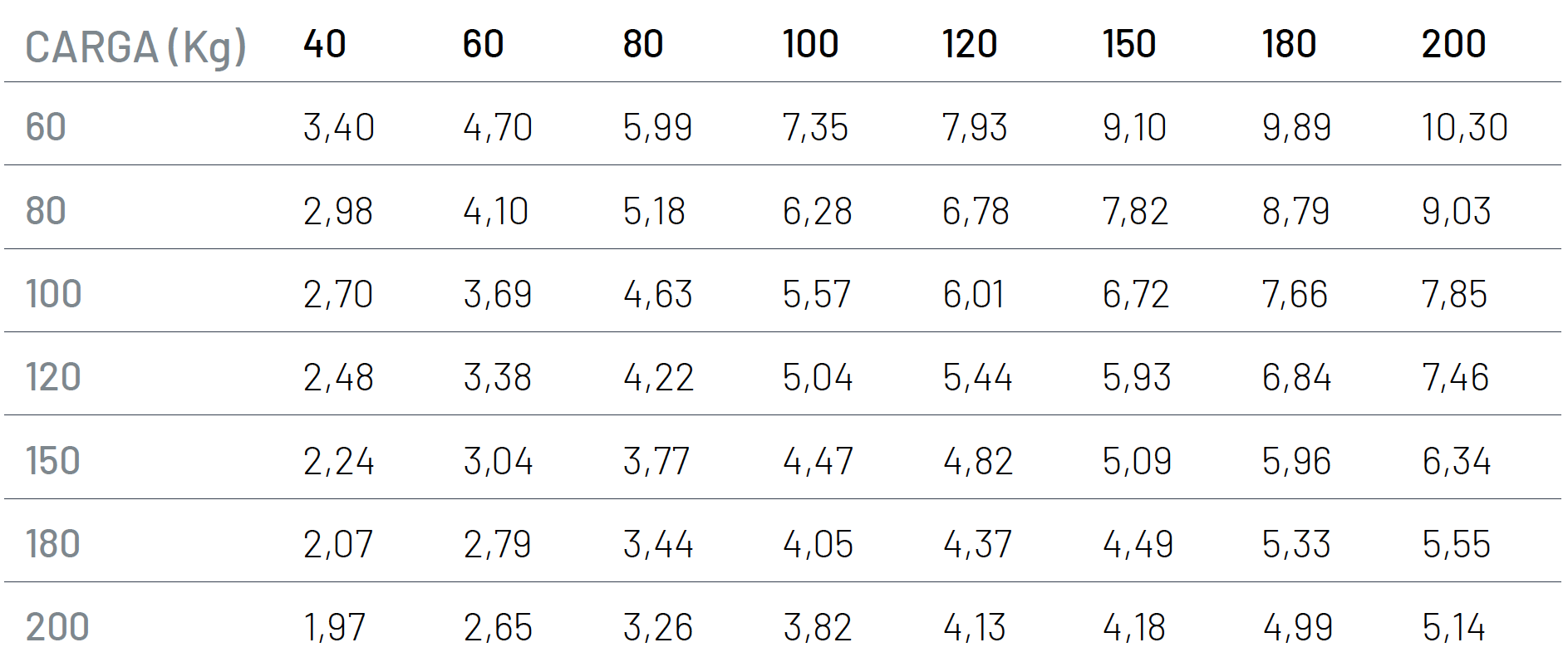

CARGA POR PRÉSION EN 2 PUNTOS DE APOYO
ESPESOR (mm)

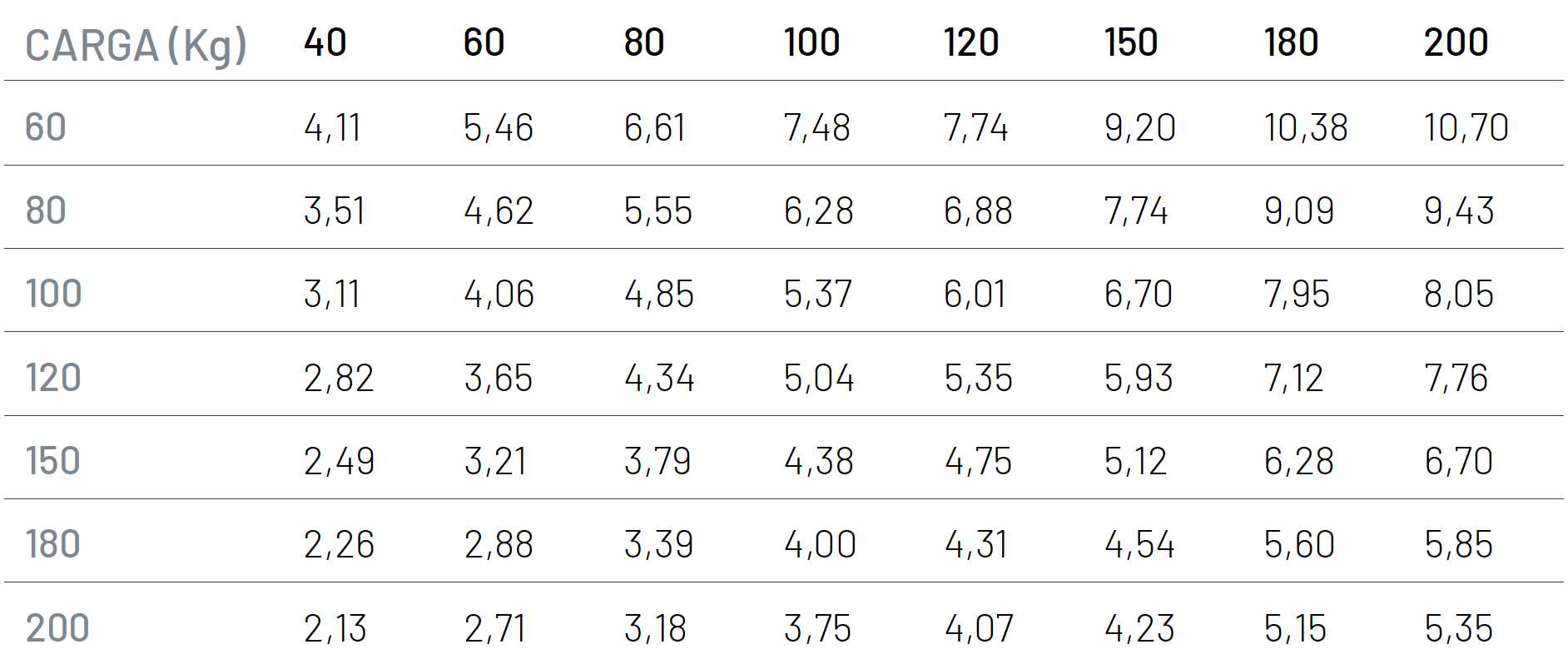

CARGA POR PRÉSION EN 3 PUNTOS DE APOYO
ESPESOR (mm)

Carga (daN/m2) para flecha < L/200 (1 Kgf – 0,98 daN), panel con chapa de 0,5/0,5 mm.
Valores de cargas uniformemente distribuidas. Luz admisible de separación entre apoyos en metros.
