WALLPAP

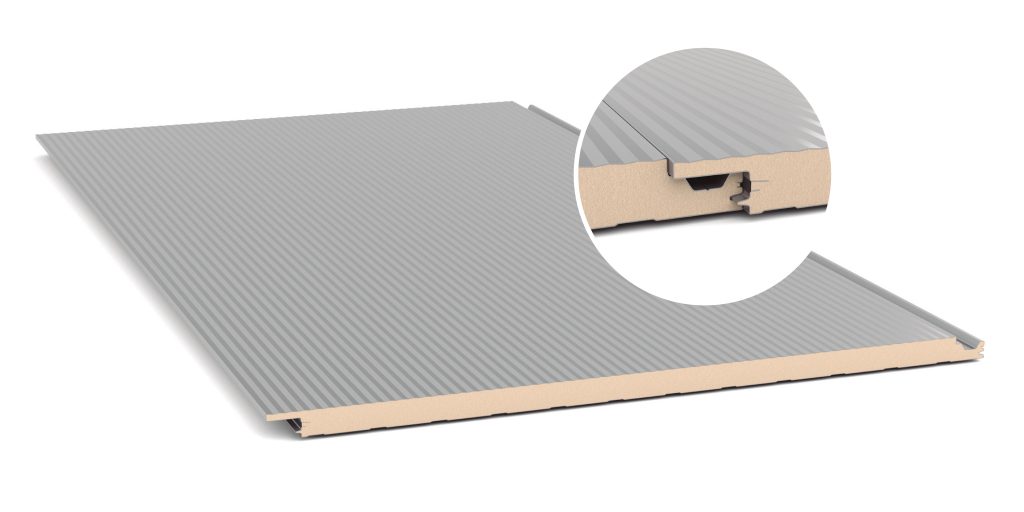

Panel Constructivo de Fachada
wallpap-junta

EXCELENTE
COMPORTAMIENTO
AISLANTE Y ESTRUCTURAL

Aplicaciones

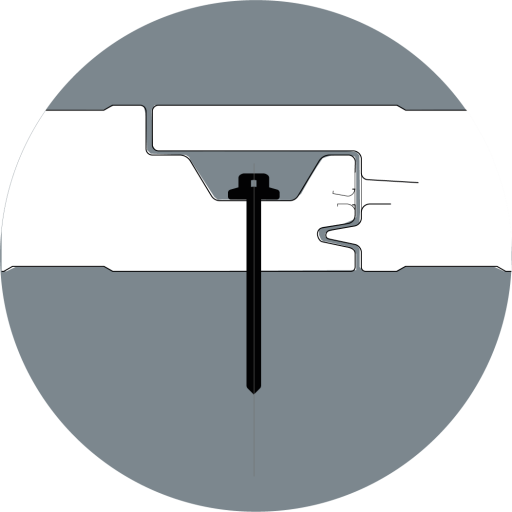

El panel de fachada “WALLPAP” constituye la solución idónea para el cerramiento de fachadas. Se ensambla en sentido longitudinal mediante un sistema de encaje macho-hembra realizado en el conformador sobre la línea de producción continua, cuyo diseño permite ocultar la tornillería en la instalación.
Asimismo, se pueden utilizar para cerramiento de todo tipo de construcciones y naves industriales, ofreciendo la posibilidad de acabados lisos, grecados y microperfilados.

Certificaciones

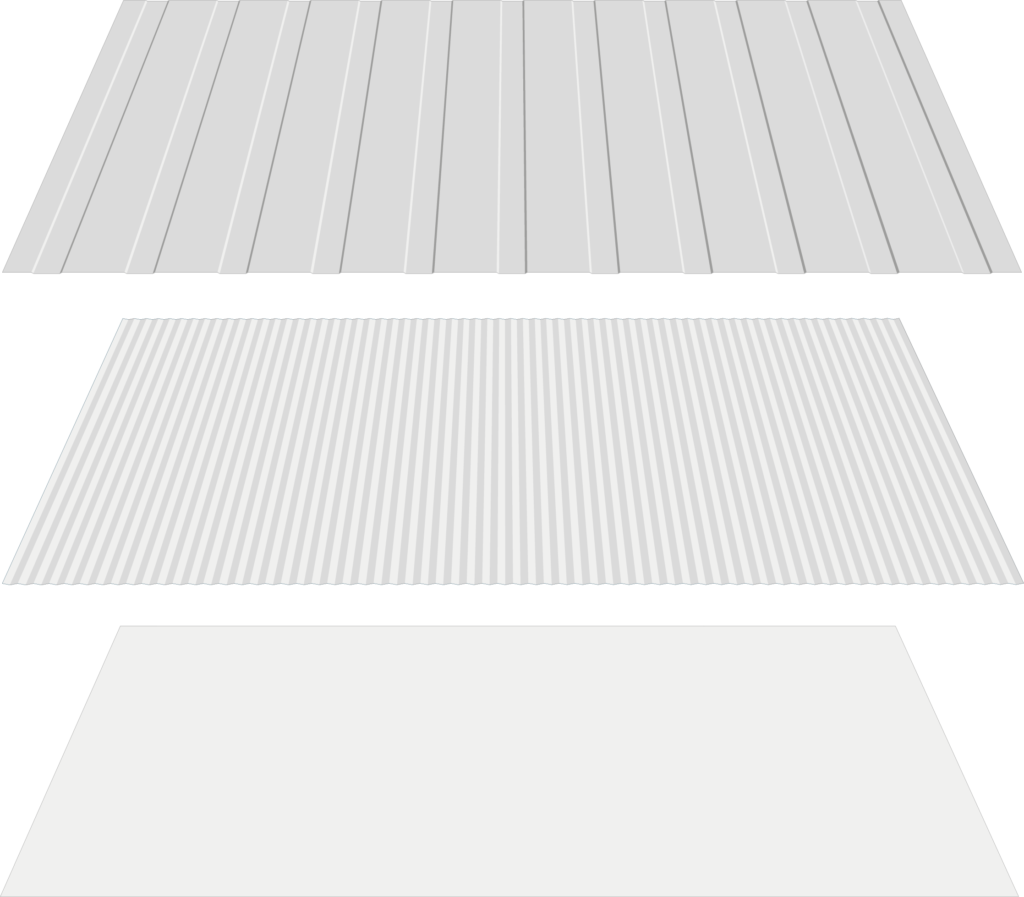

Acabados de perfil de chapa disponibles

Grecado
Microperfilado
Liso
Visualización simbólica que no demuestra el ancho constructivo en su totalidad.
Material Base

CHAPA PRELACADA DE ACERO GALVANIZADO

  • Acero S220/S250 desde Z140 hasta Z275 de espesor 0,4 – 0,7 mm
  • UNE-EN 10346 para recubrimiento galvanizado y norma UNE-EN 10169 para recubrimientos orgánicos
Revestimientos

ESTÁNDAR

  • Lacado poliéster blanco, 25 µm

OPCIONES DE ACABADO

  • Granite HDX Z275, 55 µm
  • HPS 200 µm
  • PVDF 33 y 55 µm
  • PVC 100 y 200 µm
  • PET 55 µm

COLORES

  • Color estándar: Blanco Pirineo 1006
  • Otros colores RAL bajo consulta
Núcleo Aislante

PIR (POLIISOCIANURATO)

  • Densidad: 40 Kg/m³ ± 2

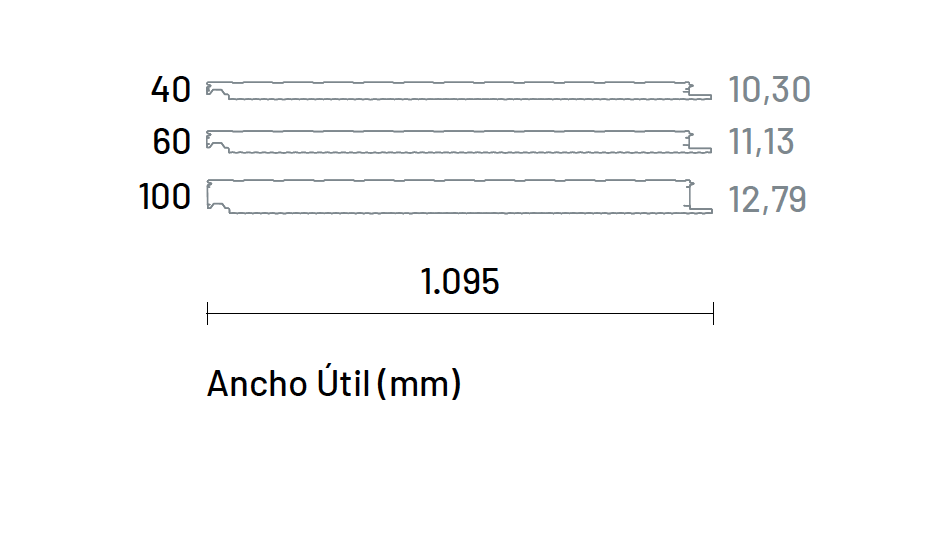

ESPESOR (mm)
Peso por m2 de panel con chapa 0,5/0,5 mm (kg/m2)
LONGITUD (mm)
ESPESOR (mm)
TEMPERATURA ΔT ºC
Espesor panel (mm)
Espesor panel (mm)

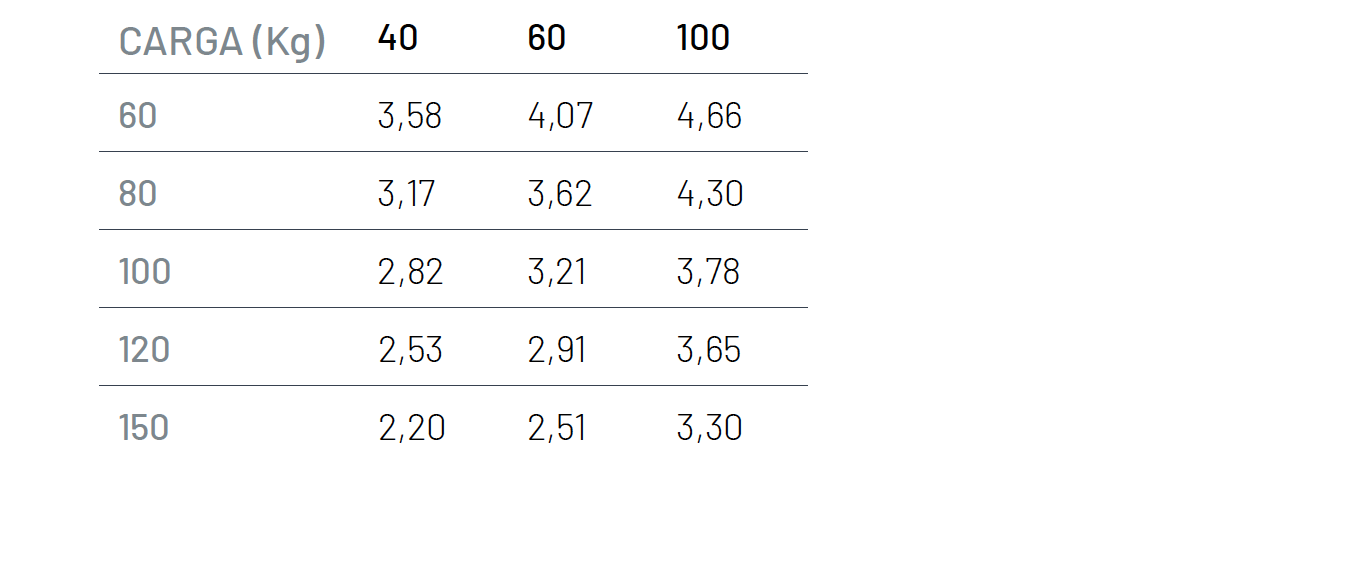

CARGA POR PRÉSION EN 2 PUNTOS DE APOYO
ESPESOR (mm)

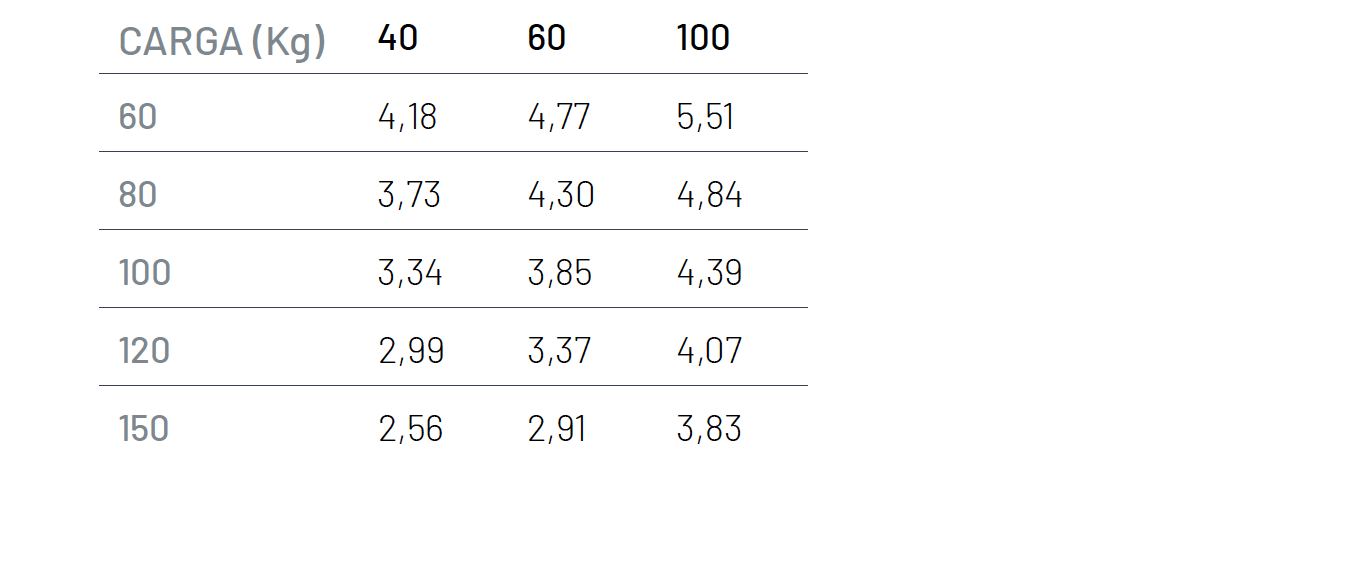

CARGA POR PRÉSION EN 3 PUNTOS DE APOYO
ESPESOR (mm)

Carga (daN/m2) para flecha < L/200 (1 Kgf – 0,98 daN), panel con chapa de 0,5/0,5 mm.
Valores de cargas uniformemente distribuidas. Luz admisible de separación entre apoyos en metros.
Descarga Ficha Técnica
Archivos BIM disponibles
